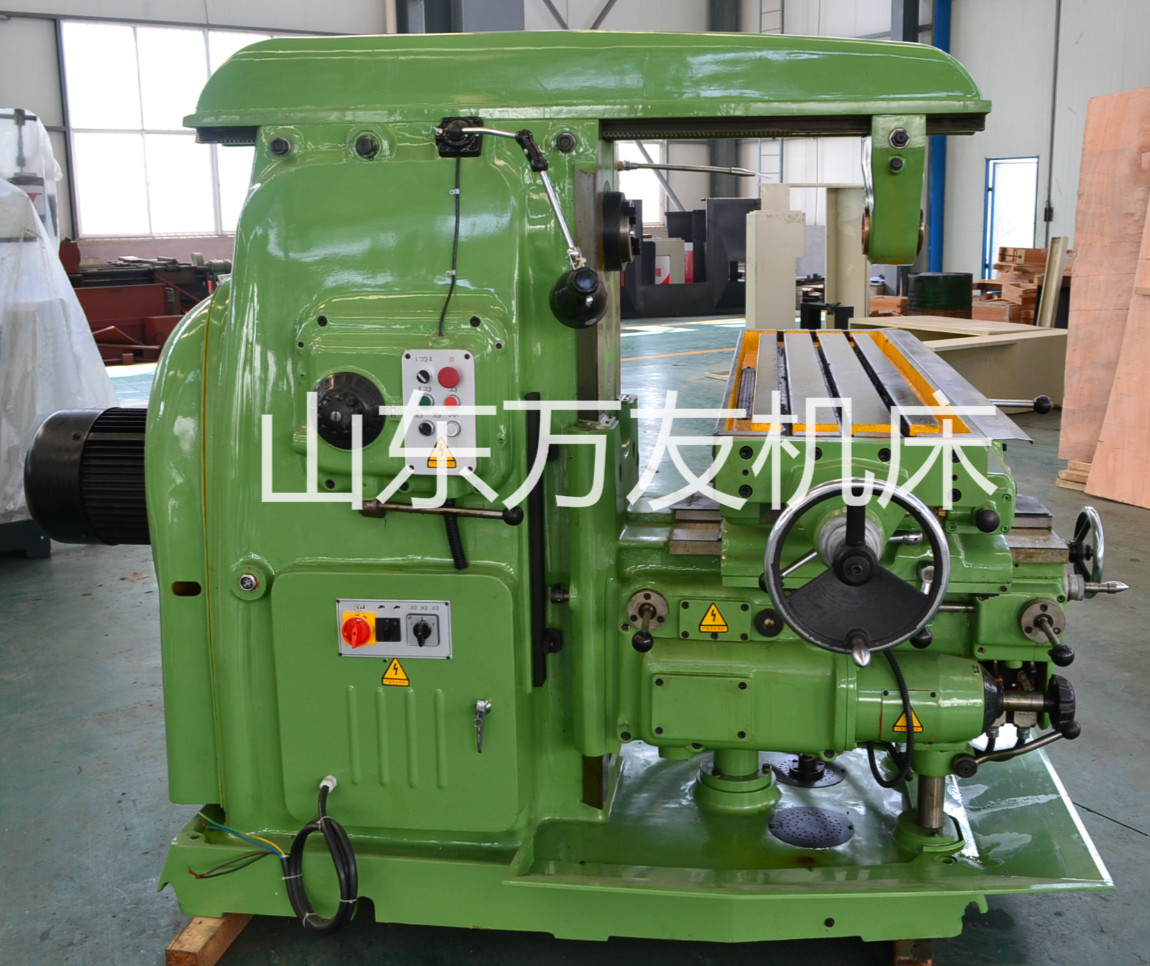

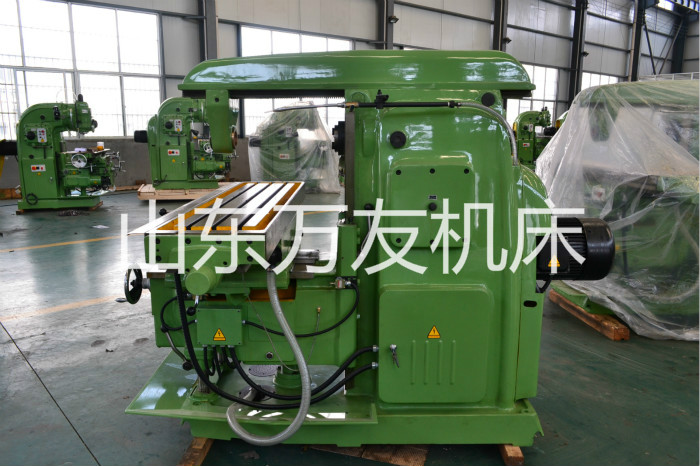

X6132萬能銑床
產品概述:
X6132萬能銑床適合于使用各種棒形銑刀,圓形銑刀,角度銑刀來銑削平面、斜面、溝槽等。如果使用萬能銑頭、圓工作臺、分度頭等銑床附件時,可以擴大機床加工范圍。適合模具特殊鋼加工、礦山設備、產業設備等重型大型機械加工。
X6132萬能銑床的工作臺可向左、右各回轉45°,當工作臺轉動一定角度,采用分度頭附件時,可以加工各種螺旋面。
產品特點:
1、X6132萬能銑床底座、機身、工作臺、中滑座、升降滑座等主要構件均采用高強度材料鑄造而成,并經人工時效處理,保證機床長期使用的穩定性。
2、機床主軸軸承為圓錐滾子軸承,萬能銑床主軸采用三支承結構,主軸的系統剛度好,承載能力強,且主軸采用能耗制動,制動轉矩大,停止迅速、可靠。
3、工作臺水平回轉角度±45°,拓展機床的加工范圍。萬能銑床主傳動部分和工作臺進給部分均采用齒輪變速結構,調速范圍廣,變速方便,快捷。
4、工作臺X/Y/Z向有手動進給、機動進給和機動快進三種,萬能銑床進給速度能滿足不同的加工要求;快速進給可使工件迅速到達加工位置,加工方便、快捷,縮短非加工時間。
5、萬能銑床X、Y、Z三方向?qū)к壐苯?jīng)超音頻淬火、精密磨削及刮研處理,配合強制潤滑,提高精度,延長機床的使用壽命。
6、潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑,減小機床的磨損,保證機床的高效運轉;同時,萬能銑床冷卻系統通過調整噴嘴改變冷卻液流量的大小,滿足不同的加工需求。
7、萬能銑床機床設計符合人體工程學原理,操作方便;萬能銑床操作面板均使用形象化符號設計,簡單直觀。
項目 | Units | X6132萬能銑床 |
工作臺尺寸 | mm | 1320*320 |
T型槽數目/寬度/間距 | mm | 3-18-70 |
工作臺最大承重 | kg | 500 |
X向(工作臺縱向)手動/機動 | mm | 700/680 |
Y向(滑座橫向)手動/機動 | mm | 255/244 |
Z向(升降臺垂向)手動/機動 | mm | 320/300 |
切削進給速度 | mm/min | X:23.5-1180,Y:15-786,Z:8-394 |
快速移動速度 | mm/min | X:2300,Y:1533,Z:770 |
主軸轉速范圍 | r/mm | 30-1500 |
主軸轉速極數 | 級 | 18 |
主軸中心至工作臺面距離 | mm | 30-350 |
主軸電機功率 | kW | 7.5 |
機床外形尺寸(長*寬*高) | mm | 2294*1770*1904 |
凈重 | kg | 2800 |
